Vytvoření brány
Vytvoření nové brány umožňuje přidat do systému POSEIDON City nový komunikační prvek, který zajišťuje obousměrný přenos dat mezi koncovými zařízeními a síťovým serverem. Brána je klíčovým prvkem infrastruktury LoRaWAN, který umožňuje připojení koncových zařízení, jako jsou svítidla, senzory nebo čidla.
Rozložení obrazovky
Na vrchní části obrazovky se nachází navigační panel. Pod ním je umístěn blok, který obsahuje:
- Na levé straně název formuláře ("Vytvořit bránu")
- Na pravé straně akční tlačítko:
- Uložit - potvrdí zadané údaje a vytvoří novou bránu v systému

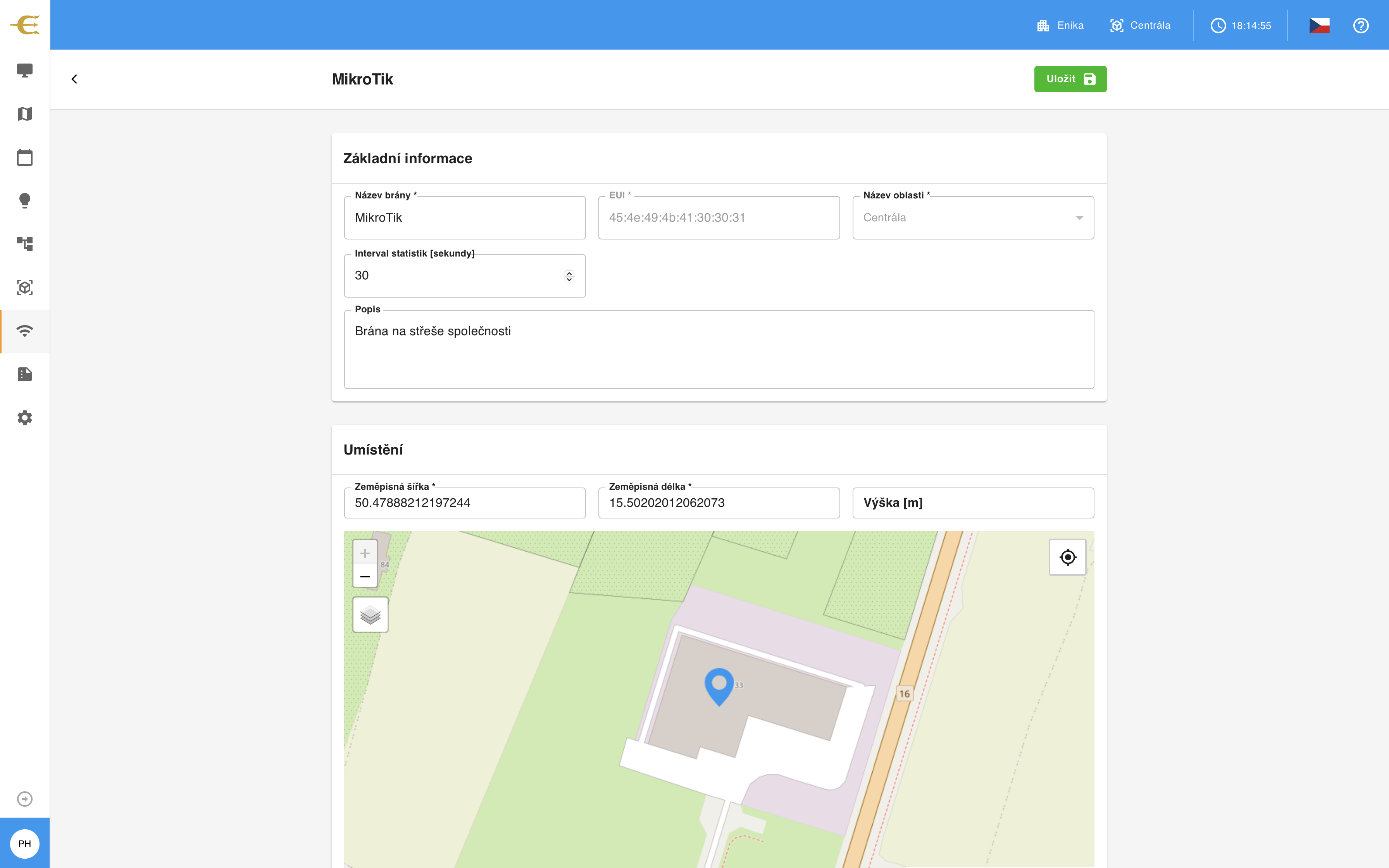

Formulář pro vytvoření brány
Formulář je rozdělen do dvou hlavních sekcí:
Základní informace
Tato sekce obsahuje obecné údaje o vytvářené bráně:
- Název brány * - pole pro zadání jednoznačného názvu brány, který bude zobrazen v systému
- EUI * - pole pro zadání Extended Unique Identifier, jedinečného identifikátoru brány ve formátu hexadecimálního řetězce (např. "45:4e:49:4b:41:30:30:31")
- Interval statistik [sekundy] * - číselné pole pro nastavení frekvence odesílání statistických dat z brány (např. "30")
- Název oblasti * - rozbalovací nabídka pro výběr oblasti, ve které je brána umístěna (např. "Centrála")
- Popis - textové pole pro zadání detailnějších informací o bráně, jako je její umístění nebo účel
Umístění
Tato sekce umožňuje definovat geografické souřadnice brány:
- Zeměpisná šířka * - pole pro zadání souřadnice zeměpisné šířky ve formátu desetinného čísla (např. "50.4788009683699")
- Zeměpisná délka * - pole pro zadání souřadnice zeměpisné délky ve formátu desetinného čísla (např. "15.5025380225124")
- Výška [m] - pole pro zadání nadmořské výšky v metrech (volitelný údaj)
Pod těmito poli je zobrazena interaktivní mapa, která vizuálně znázorňuje zadané souřadnice. Pozici lze zadat několika způsoby:
- Přímým zadáním hodnot do polí pro zeměpisnou šířku a délku
- Kliknutím pravým tlačítkem myši přímo do mapy, což automaticky vyplní hodnoty v polích
- Vložením souřadnic zkopírovaných přímo z Google Maps nebo Mapy.cz
Pole označená hvězdičkou (*) jsou povinná a musí být vyplněna před vytvořením brány.
EUI (Extended Unique Identifier) je jedinečný identifikátor brány, který je obvykle uveden na štítku zařízení nebo v jeho dokumentaci. Tento identifikátor musí být zadán přesně ve správném formátu, aby systém mohl bránu rozpoznat a správně s ní komunikovat.
Vytvoření nové brány
Po vyplnění všech požadovaných údajů klikněte na tlačítko Uložit v pravém horním rohu formuláře. Systém provede validaci zadaných údajů a v případě úspěšné validace vytvoří novou bránu. Po úspěšném vytvoření budete přesměrováni na seznam bran, kde uvidíte nově vytvořený záznam.
Pro dosažení optimálního pokrytí rozsáhlejšího území je vhodné umístit brány na vyvýšená místa s minimem překážek. V městském prostředí je ideální umístění na střechách budov nebo na sloupech veřejného osvětlení v dostatečné výšce. Správné umístění brány má zásadní vliv na kvalitu a dosah signálu.
