Konfigurace světelného bodu

Konfigurace světelného bodu umožňuje nastavit parametry zařízení pro optimální funkci v rámci systému POSEIDON City. Prostřednictvím tohoto formuláře můžete upravit nastavení skupiny, úrovně osvětlení, detekce pohybu, komunikace a dalších funkcí světelného bodu.

Konfigurace světelného bodu

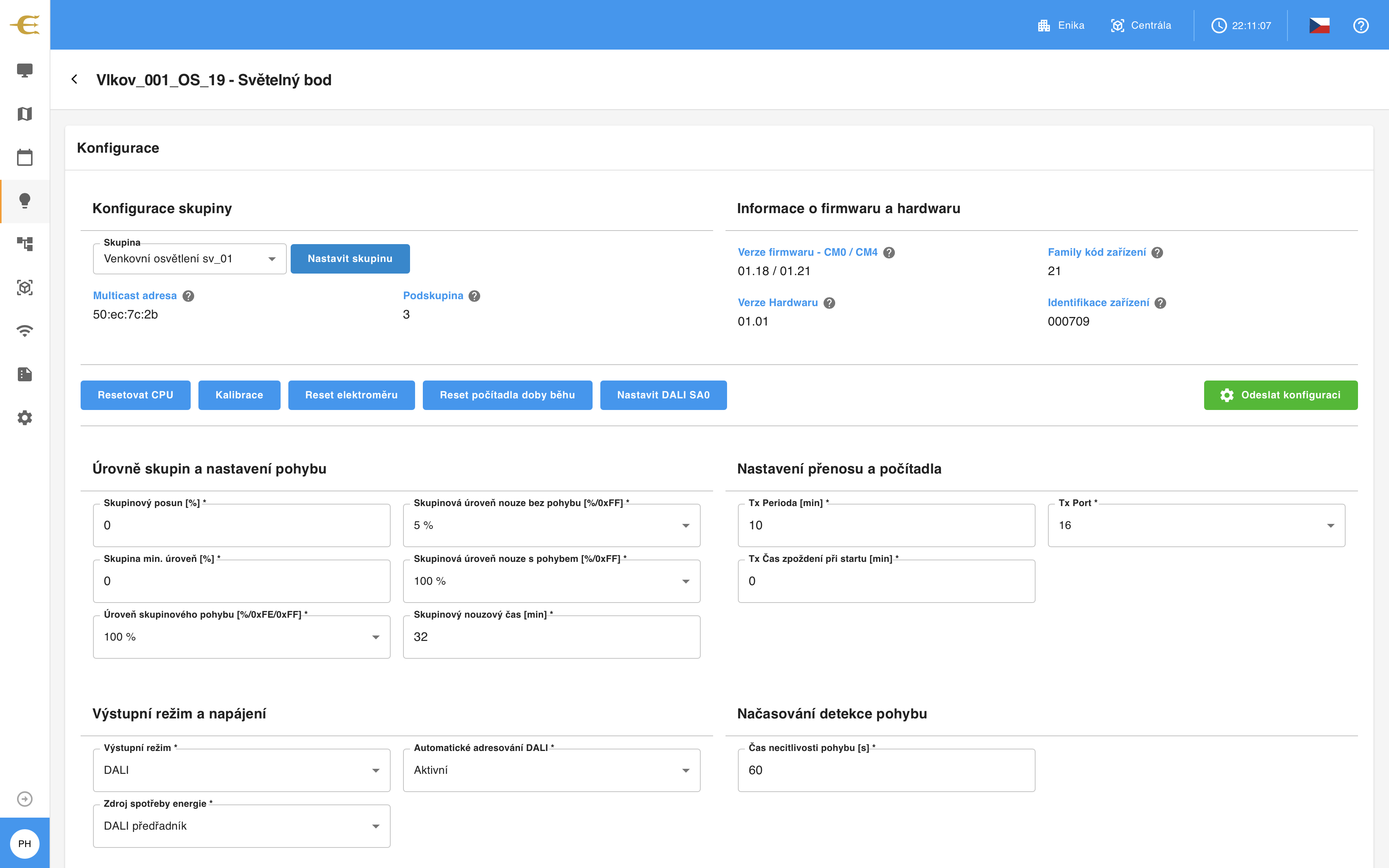

Rozložení obrazovky​

Na vrchní části obrazovky se nachází navigační panel. Pod ním je umístěn blok, který obsahuje název světelného bodu, který konfigurujete (např. "Vlkov_001_OS_19").

Formulář pro konfiguraci světelného bodu​

Formulář je rozdělen do několika hlavních sekcí:

Konfigurace skupiny​

Tato sekce umožňuje nastavit parametry skupiny, do které je světelný bod přiřazen:

  • Skupina - zobrazuje aktuální skupinu, ke které je zařízení přiřazeno (např. "Veřejné osvětlení sv_01")
  • Nastavit skupinu - tlačítko pro změnu skupiny, ke které je zařízení přiřazeno
  • Multicast adresa - adresa pro skupinovou komunikaci (např. "50:ec:7c:2b")
  • Podskupina - zobrazuje aktuální podskupinu zařízení (masku) (např. "3")

Informace o firmwaru a hardwaru​

Tato sekce poskytuje informace o softwarovém a hardwarovém vybavení zařízení:

  • Verze firmwaru - CM0 / CM4 - zobrazuje aktuální verzi firmwaru zařízení (např. "01.18 / 01.21")
  • Verze hardwaru - zobrazuje verzi hardwaru zařízení (např. "01.01")
  • Family kód zařízení - zobrazuje kód rodiny zařízení (např. "21")
  • Identifikace zařízení - zobrazuje jedinečný identifikátor hardwaru (např. "0007709")

Akční tlačítka​

V horní části sekce se nachází řada tlačítek pro správu konfigurace:

  • Resetovat CPU - restartuje procesor zařízení
  • Kalibrace - spustí kalibraci senzorů zařízení
  • Reset elektroměru - resetuje elektroměr zařízení
  • Reset počítadla doby běhu - resetuje počítadlo doby běhu zařízení
  • Nastavit DALI SA0 - nastaví parametry DALI sběrnice

Úrovně skupin a nastavení pohybu​

Tato sekce umožňuje nastavit úrovně osvětlení a parametry detekce pohybu:

  • Skupinový posun [%] * - číselné pole pro nastavení základní úrovně osvětlení skupiny (např. "0")
  • Skupinová úroveň nouze bez pohybu [%] * - rozbalovací nabídka pro nastavení úrovně osvětlení bez detekce pohybu (např. "5 %")
  • Skupina min. úroveň [%] * - číselné pole pro nastavení ??? (např. "0")
  • Skupinová úroveň nouze s pohybem [%] * - rozbalovací nabídka pro nastavení úrovně osvětlení při detekci pohybu (např. "100 %")
  • Úroveň skupinového pohybu [%] * - rozbalovací nabídka pro ??? (např. "100 %")
  • Skupinový nouzový čas [min] * - číselné pole pro nastavení ??? (např. "32")

Nastavení přenosu a počítadla​

Tato sekce umožňuje nastavit parametry komunikace a časování:

  • Tx Perioda [min] * - číselné pole pro nastavení periody odesílání dat (např. "10")
  • Tx Port * - rozbalovací nabídka pro nastavení komunikačního portu (např. "16")
  • Tx Čas zpoždění při startu [min] * - číselné pole pro nastavení ??? (např. "0")

Výstupní režim a napájení​

Tato sekce umožňuje nastavit výstupní režim a parametry napájení:

  • Výstupní režim * - rozbalovací nabídka pro nastavení typu výstupního rozhraní (např. "DALI")
  • Automatické adresování DALI * - rozbalovací nabídka pro nastavení automatického adresování DALI rozhraní (např. "Aktivní")
  • Zdroj spotřeby energie * - rozbalovací nabídka pro nastavení typu napájení (např. "DALI předřadník")

Načasování detekce pohybu​

Tato sekce umožňuje nastavit časování detekce pohybu:

  • Čas necitlivosti pohybu [s] * - číselné pole pro nastavení ??? (např. "60")
Poznámka

Pole označená hvězdičkou (*) jsou povinná a musí být vyplněna před uložením konfigurace.

Uložení konfigurace​

Po provedení všech požadovaných úprav klikněte na tlačítko Odeslat konfiguraci! v pravém horním rohu formuláře. Systém odešle novou konfiguraci do zařízení a provede validaci zadaných údajů. V případě úspěšné konfigurace budete přesměrováni zpět na detail světelného bodu, kde uvidíte aktualizované hodnoty.

Aplikace konfigurace

Po odeslání konfigurace může trvat několik minut, než se změny projeví na zařízení. Doba závisí na nastavené periodě komunikace a dostupnosti síťového spojení. Aktuální stav konfigurace můžete sledovat v záložce Konfigurace na detailu světelného bodu.

Upozornění

Změna některých parametrů (např. výstupní režim nebo automatické adresování DALI) může vyžadovat restart zařízení pro plnou aplikaci změn. V takovém případě použijte tlačítko Resetovat CPU v horní části formuláře po uložení konfigurace.

Význam konfiguračních parametrů​

Skupinový posun a úrovně osvětlení​

Nastavení úrovní osvětlení je klíčové pro efektivní fungování inteligentního osvětlení:

  • Skupinový posun - základní úroveň osvětlení, která je aplikována na všechna zařízení ve skupině
  • Úroveň bez pohybu - úroveň osvětlení, když není detekován pohyb (obvykle nižší pro úsporu energie)
  • Úroveň s pohybem - úroveň osvětlení, když je detekován pohyb (obvykle vyšší pro zajištění bezpečnosti)
  • Ekonomický režim - speciální režim s optimalizovanou spotřebou energie

Komunikační parametry​

Nastavení komunikace ovlivňuje, jak často a jakým způsobem zařízení komunikuje se systémem:

  • Tx Perioda - určuje, jak často zařízení odesílá data o svém stavu (kratší perioda znamená aktuálnější data, ale vyšší spotřebu energie)
  • Tx Port - specifikuje komunikační kanál pro přenos dat
  • Čas zpoždění při startu - určuje, jak rychle po zapnutí zařízení začne odesílat data

DALI rozhraní​

Pro zařízení s DALI rozhraním jsou důležité následující parametry:

  • Automatické adresování - umožňuje zařízení automaticky přiřazovat adresy připojeným DLA Zařízením
  • Zdroj spotřeby energie - specifikuje, odkud zařízení získává informace o spotřebě energie
Praktické doporučení

Pro optimální úsporu energie a zároveň zajištění bezpečnosti nastavte úroveň bez pohybu na nižší hodnotu (např. 5-20%) a úroveň s pohybem na vyšší hodnotu (např. 80-100%).
