Vytvoření světelného bodu
Vytvoření nového světelného bodu umožňuje přidat do systému POSEIDON City nové koncové zařízení pro vzdálené ovládání a monitorování osvětlení. Světelné body jsou klíčovou součástí inteligentního osvětlení, které umožňuje efektivní správu, úsporu energie a zvýšení bezpečnosti v městských oblastech.

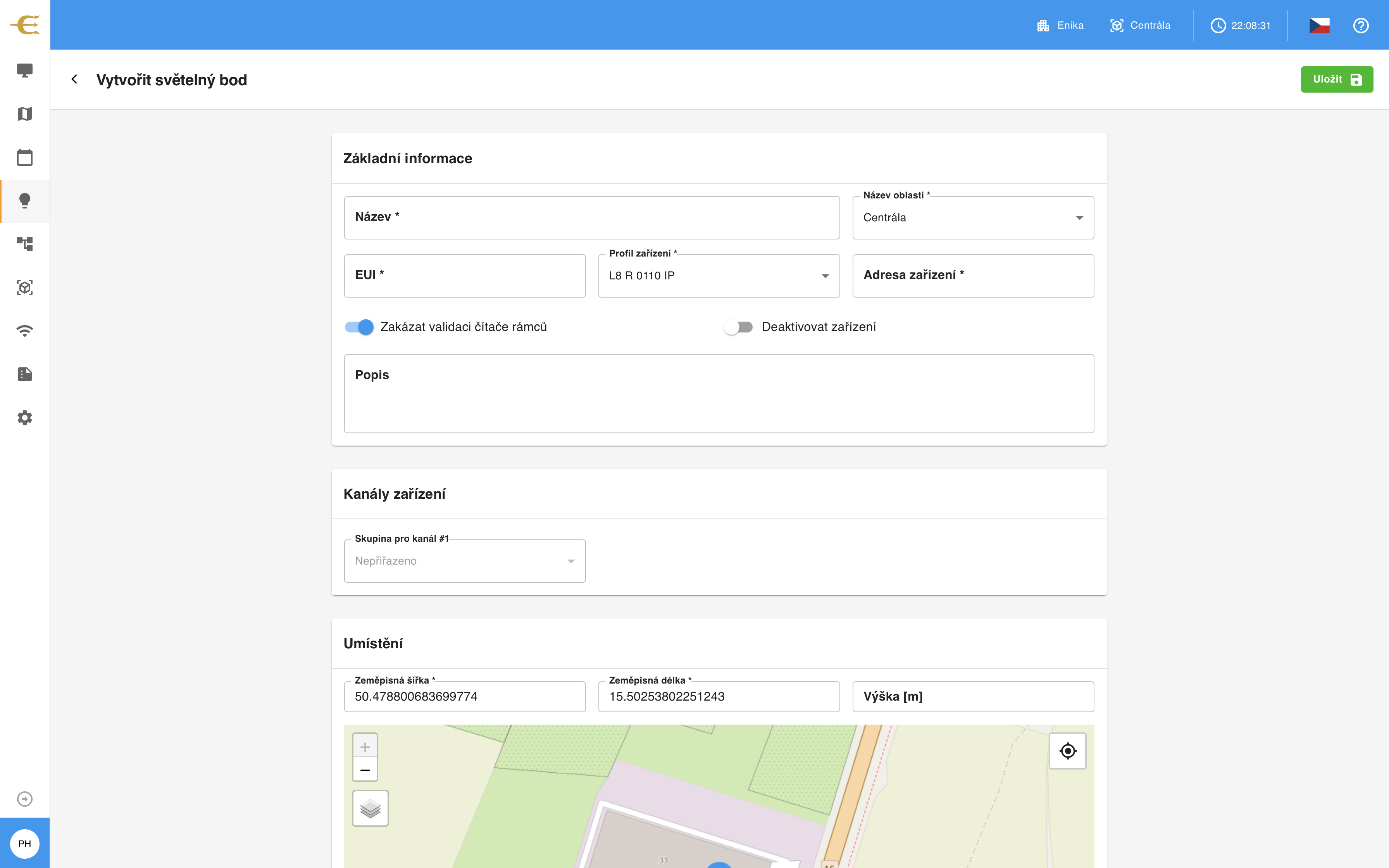

Rozložení obrazovky
Na vrchní části obrazovky se nachází navigační panel. Pod ním je umístěn blok, který obsahuje:
- Na levé straně název formuláře ("Vytvořit světelný bod")
- Na pravé straně akční tlačítko:
- Uložit - potvrdí zadané údaje a vytvoří nový světelný bod v systému
Formulář pro vytvoření světelného bodu
Formulář je rozdělen do tří hlavních sekcí:
Základní informace
Tato sekce obsahuje obecné údaje o vytvářeném zařízení:
- Název * - pole pro zadání jednoznačného názvu světelného bodu, který bude zobrazen v systému
- Název oblasti * - rozbalovací nabídka pro výběr oblasti, ve které je světelný bod umístěn (např. "Centrála")
- EUI * - pole pro zadání Extended Unique Identifier, jedinečného identifikátoru zařízení ve formátu hexadecimálního řetězce
- Profil zařízení * - rozbalovací nabídka pro výběr typu profilu zařízení (např. "L8 R DALI IP")
- Adresa zařízení * - pole pro zadání adresy zařízení v síti
- Zakázat validaci čítače rámců - zaškrtávací pole pro vypnutí validace čítače rámců zařízení
- Deaktivovat zařízení - zaškrtávací pole pro deaktivaci zařízení v systému
- Popis - textové pole pro zadání detailnějších informací o zařízení, jako je jeho umístění nebo účel
Kanály zařízení
Tato sekce umožňuje definovat komunikační kanály zařízení:
- Skupina pro kanál #1 - rozbalovací nabídka pro výběr skupiny, do které bude zařízení přiřazeno (např. "Veřejné osvětlení sv_01")
Umístění
Tato sekce umožňuje definovat geografické souřadnice světelného bodu:
- Zeměpisná šířka * - pole pro zadání souřadnice zeměpisné šířky ve formátu desetinného čísla (např. "50.4780065699774")
- Zeměpisná délka * - pole pro zadání souřadnice zeměpisné délky ve formátu desetinného čísla (např. "15.5025260229343")
- Výška [m] - pole pro zadání nadmořské výšky v metrech (volitelný údaj)
Pod těmito poli je zobrazena interaktivní mapa, která vizuálně znázorňuje zadané souřadnice. Pozici lze zadat několika způsoby:
- Přímým zadáním hodnot do polí pro zeměpisnou šířku a délku
- Kliknutím pravým tlačítkem myši přímo do mapy, což automaticky vyplní hodnoty v polích
- Vložením souřadnic zkopírovaných přímo z Google Maps nebo Mapy.cz
Pole označená hvězdičkou (*) jsou povinná a musí být vyplněna před vytvořením světelného bodu.
EUI (Extended Unique Identifier) je jedinečný identifikátor zařízení, který je obvykle uveden na štítku zařízení nebo v jeho dokumentaci. Tento identifikátor musí být zadán přesně ve správném formátu, aby systém mohl zařízení rozpoznat a správně s ním komunikovat.
Vytvoření nového světelného bodu
Po vyplnění všech požadovaných údajů klikněte na tlačítko Uložit v pravém horním rohu formuláře. Systém provede validaci zadaných údajů a v případě úspěšné validace vytvoří nový světelný bod. Po úspěšném vytvoření budete přesměrováni na seznam světelných bodů, kde uvidíte nově vytvořený záznam.
Pro efektivní správu většího počtu světelných bodů je vhodné používat systematické pojmenování, které zahrnuje informace o lokalitě nebo účelu zařízení. Například "Vlkov_001_OS_19" může označovat světelný bod v lokalitě Vlkov, číslo 001, na osvětlovacím stožáru 19.
