Detail profilu zařízení

Detail profilu zařízení poskytuje ucelený přehled o vybraném profilu a jeho parametrech. V systému POSEIDON City představují profily zařízení standardizované konfigurace pro LoRaWAN zařízení, které definují komunikační parametry, způsoby aktivace a další důležité vlastnosti pro konkrétní typy IoT zařízení.

Rozložení obrazovky

Na vrchní části obrazovky se nachází navigační panel. Pod ním je umístěn blok, který obsahuje:

• Na levé straně název entity (název profilu zařízení)
• Na pravé straně nejsou žádná akční tlačítka, protože profily zařízení nelze upravovat ani mazat přes uživatelské rozhraní

Pod tímto blokem se nachází záložky pro navigaci mezi různými sekcemi:

• Základní informace - obsahuje základní údaje o profilu zařízení
• Připojení (OTAA / ABP) - nastavení způsobu připojení zařízení k síti
• Třída B - specifická nastavení pro zařízení Třídy B
• Třída C - specifická nastavení pro zařízení Třídy C
• Typy - typy metrik, stavů, akcí a dalších parametrů, které profil podporuje
• Zařízení - seznam zařízení, která používají tento profil

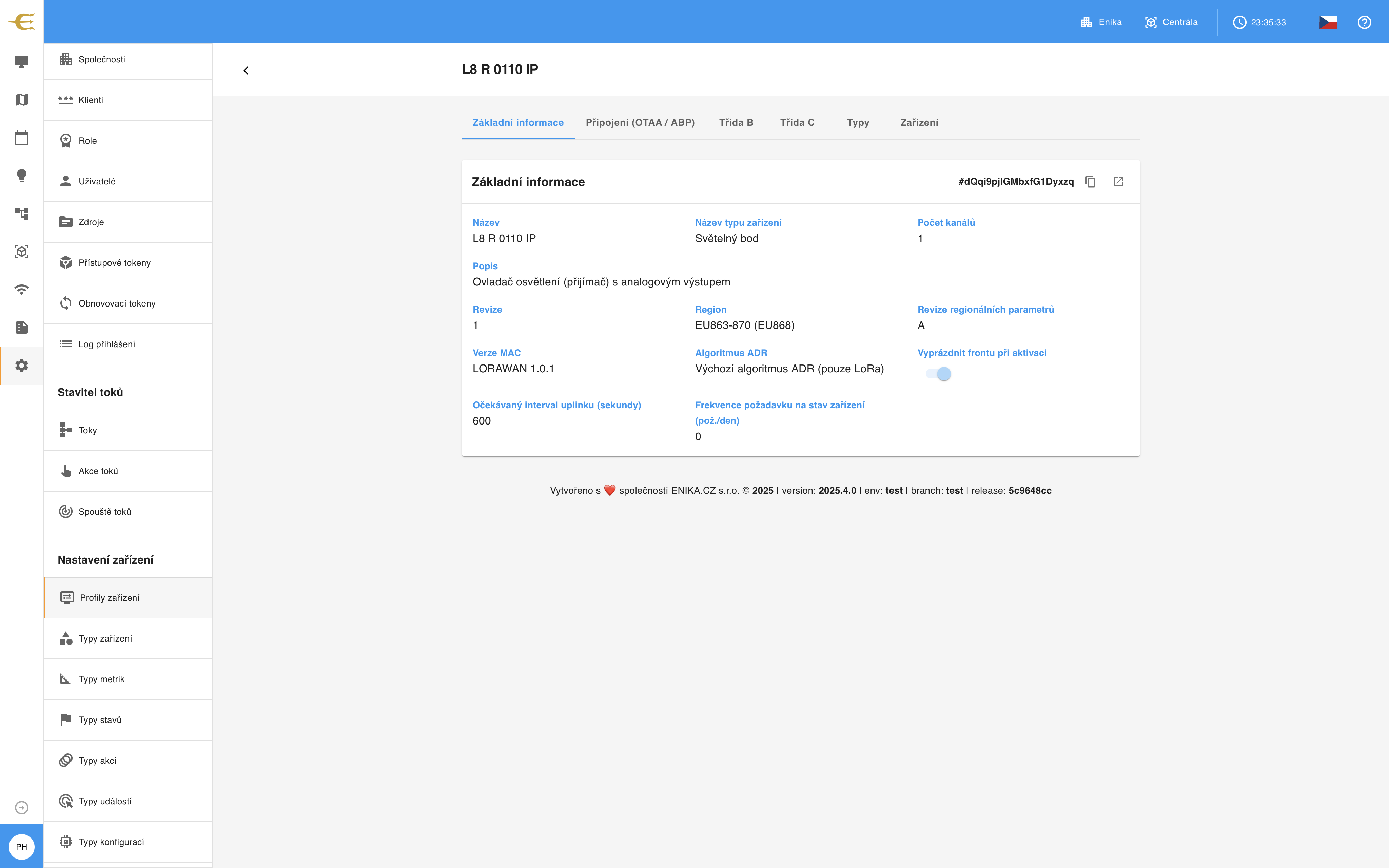

Základní informace

Záložka Základní informace zobrazuje obecné údaje o profilu zařízení.

Obecné údaje

• Název - identifikační název profilu zařízení (např. "L8 R 0110 IP")
• Název typu zařízení - kategorie zařízení, pro kterou je profil určen (např. "Světelný bod")
• Popis - detailnější popis účelu a funkcionality zařízení s tímto profilem
• Revize - číslo revize profilu, indikující jeho verzi (např. "1")

Parametry LoRaWAN

• Verze MAC - verze protokolu LoRaWAN MAC používaná pro komunikaci (např. "LORAWAN 1.0.1")
• Region - regionální nastavení LoRaWAN (např. "EU863-870 (EU868)")
• Algoritmus ADR - algoritmus adaptivní přenosové rychlosti používaný pro optimalizaci komunikace (např. "Výchozí algoritmus ADR (pouze LoRa)")
• Vyprázdní frontu při aktivaci - indikuje, zda se má fronta zpráv vyprázdnit při aktivaci zařízení

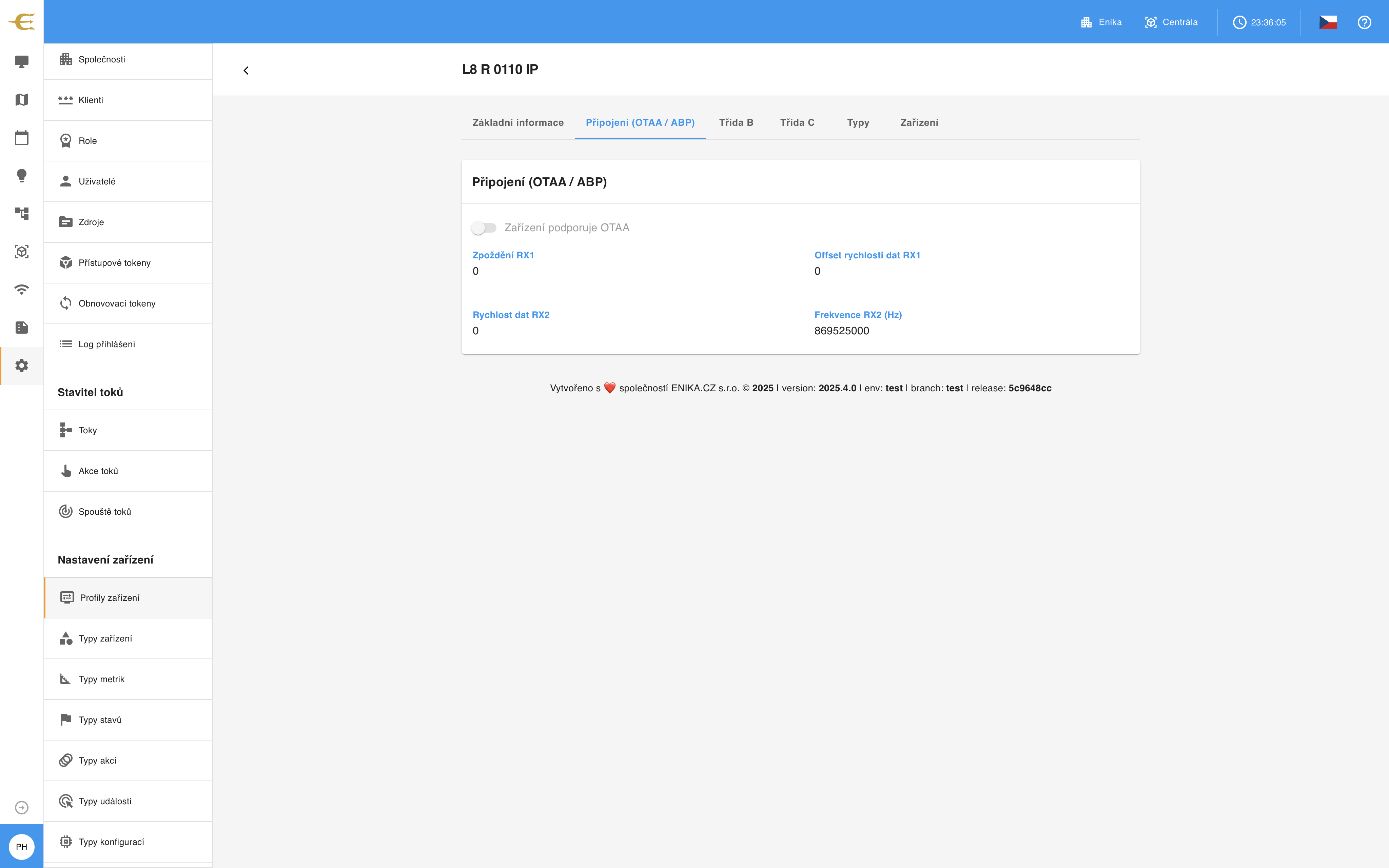

Připojení (OTAA / ABP)

Záložka Připojení (OTAA / ABP) zobrazuje nastavení pro různé způsoby připojení zařízení k LoRaWAN síti.

OTAA (Over-the-Air Activation)

• Zařízení podporuje OTAA - indikátor, zda profil podporuje aktivaci zařízení přes vzduch
• Zpoždění RX1 - časové zpoždění pro první přijímací okno (v sekundách)
• Offset rychlosti dat RX1 - offset rychlosti dat pro první přijímací okno
• Rychlost dat RX2 - rychlost dat pro druhé přijímací okno (v Hz)
• Frekvence RX2 (Hz) - frekvence pro druhé přijímací okno (např. "869525000")

ABP (Activation By Personalization)

• Zařízení podporuje ABP - indikátor, zda profil podporuje manuální aktivaci zařízení
• Očekávaný interval uplinku (sekundy) - očekávaný interval mezi odesíláním dat ze zařízení do brány (např. "600")
• Frekvence požadavku na stav zařízení (pož/den) - počet požadavků na stav zařízení za den (např. "0")

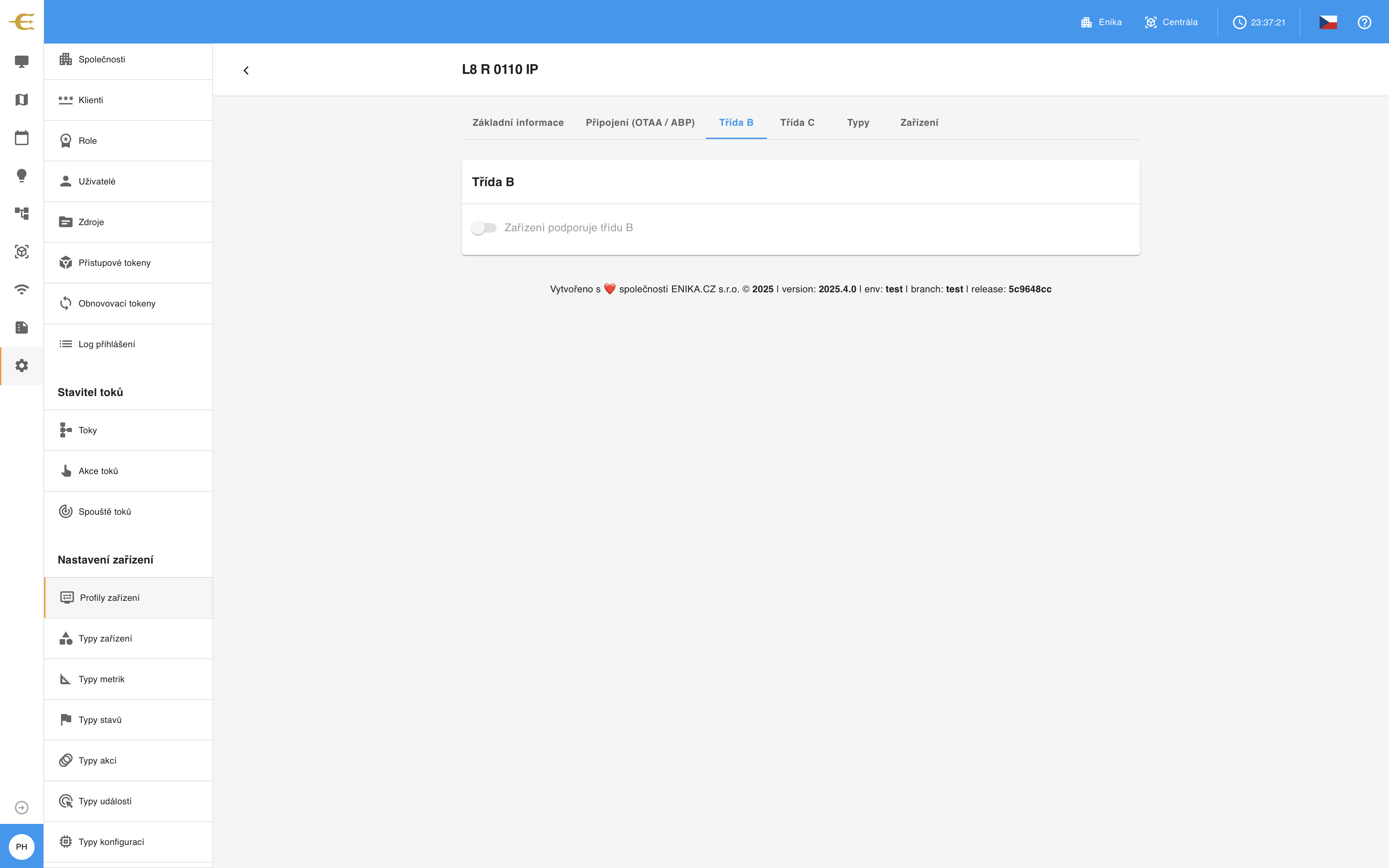

Třída B

Záložka Třída B zobrazuje nastavení pro zařízení, která podporují třídu B protokolu LoRaWAN.

Nastavení třídy B

• Zařízení podporuje třídu B - indikátor, zda profil podporuje třídu B LoRaWAN zařízení
• Timeout potvrzeného downlinku třídy B (sekundy) - časový limit pro potvrzení downlinku u třídy B (např. "0")

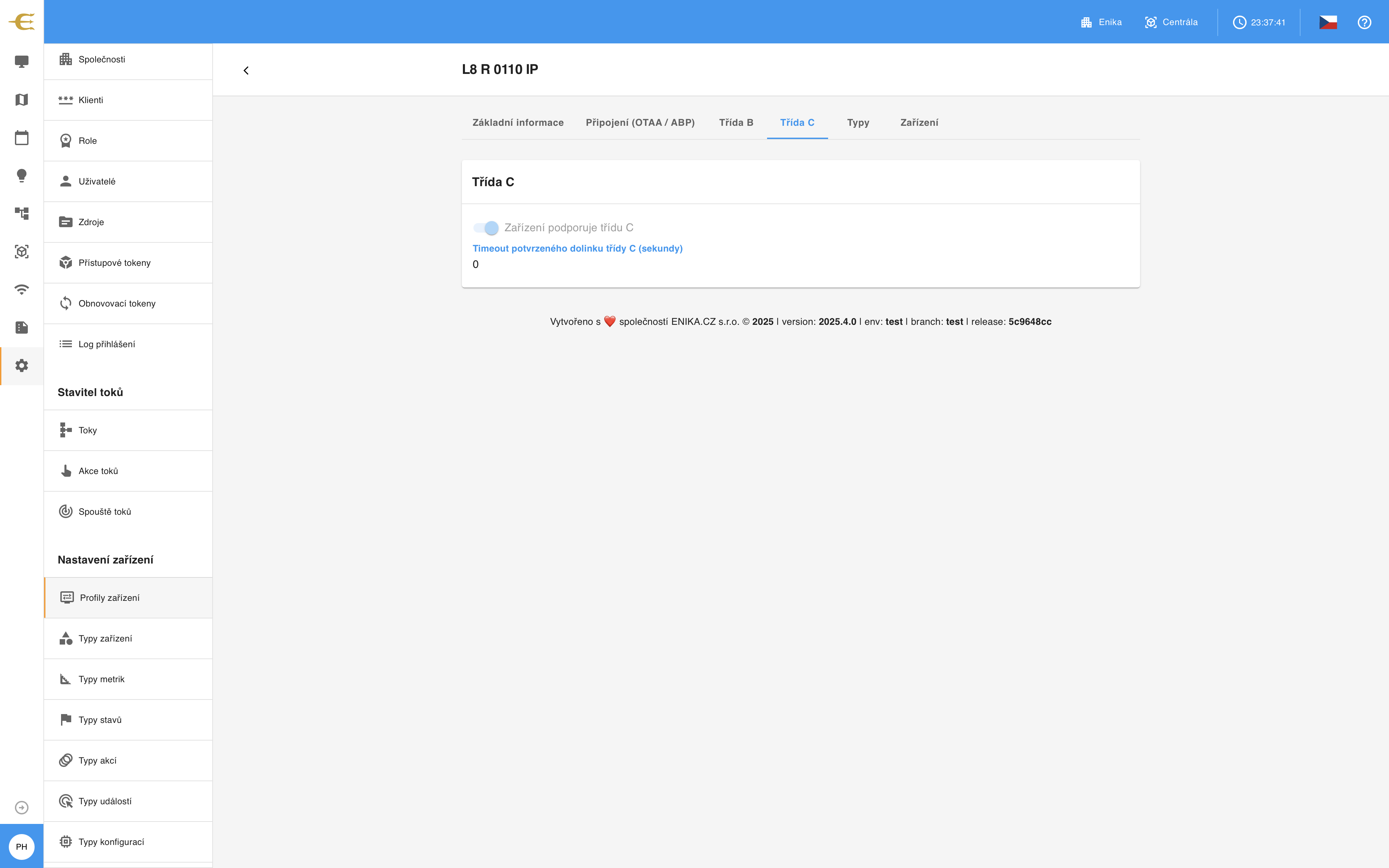

Třída C

Záložka Třída C zobrazuje nastavení pro zařízení, která podporují třídu C protokolu LoRaWAN.

Nastavení třídy C

• Zařízení podporuje třídu C - indikátor, zda profil podporuje třídu C LoRaWAN zařízení
• Timeout potvrzeného downlinku třídy C (sekundy) - časový limit pro potvrzení downlinku u třídy C (např. "0")

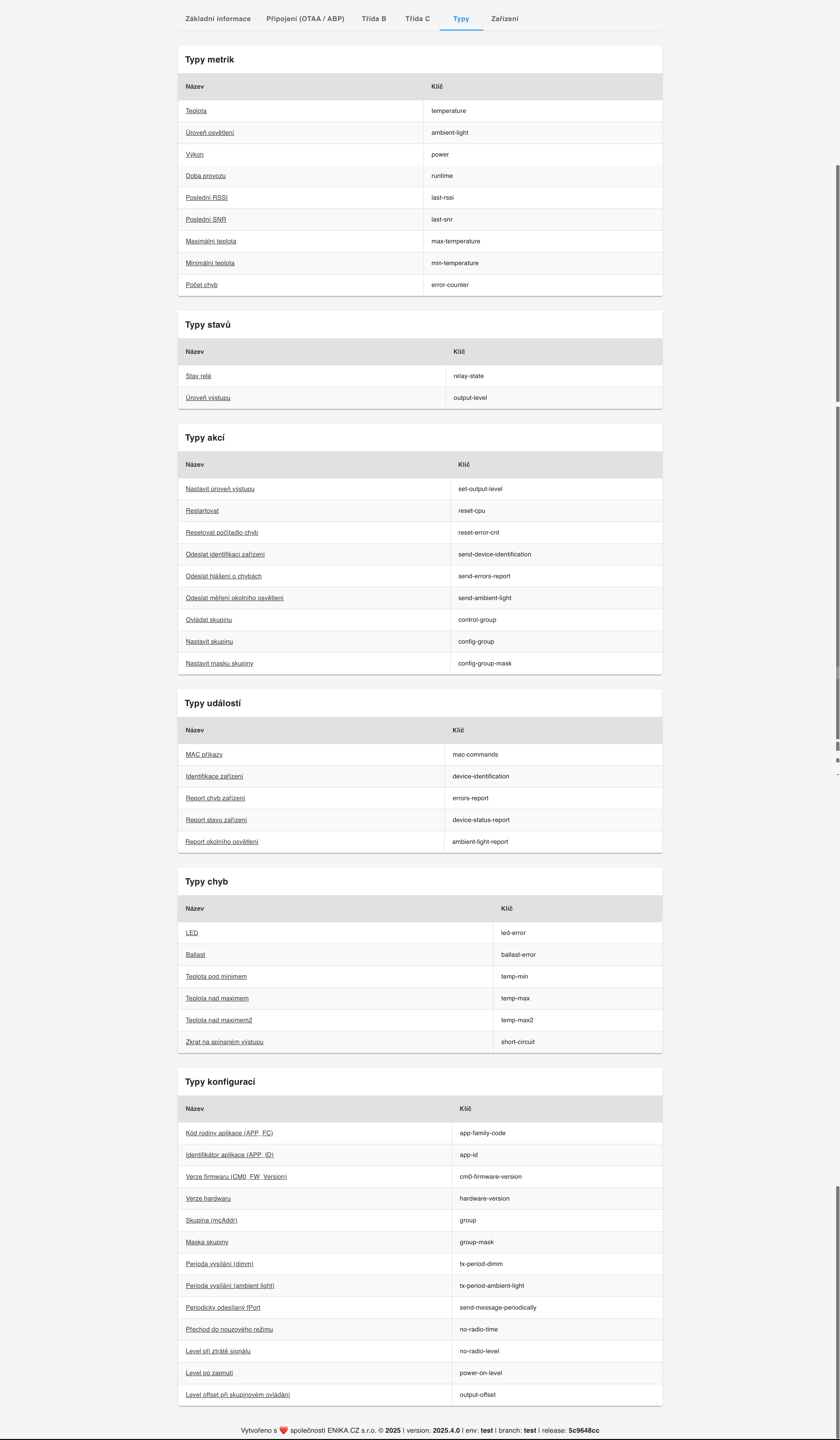

Typy

Záložka Typy zobrazuje přehled různých typů entit, které jsou přiřazeny k profilu zařízení.

Přiřazené typy

Tato sekce obsahuje několik tabulek s přehledem typů metrik, stavů, akcí a dalších entit, které jsou spárovány s daným profilem:

• Typy metrik - měřitelné hodnoty, které zařízení s tímto profilem může sbírat (např. teplota, vlhkost)
• Typy stavů - stavy, ve kterých se zařízení může nacházet
• Typy akcí - akce, které může zařízení provádět
• Typy událostí - události, které může zařízení zaznamenat a reportovat
• Typy chyb - chybové stavy, které může zařízení detekovat
• Typy konfigurací - konfigurace, které je možné na zařízení nastavit

Každá z těchto tabulek obsahuje sloupce:

• Název - identifikační název typu
• Klíč - unikátní klíč pro daný typ

Zařízení

Záložka Zařízení zobrazuje seznam všech zařízení v systému, která používají tento profil zařízení.

Seznam zařízení

Tabulka obsahuje následující sloupce:

• Název - název zařízení, který slouží jako odkaz na detail daného zařízení
• Popis - stručný popis zařízení nebo jeho umístění

Informace

Profily zařízení nelze vytvářet, upravovat ani mazat prostřednictvím uživatelského rozhraní. Jsou pevně spjaty s architekturou systému a přidávají se výhradně prostřednictvím databázových migrací s novými verzemi aplikace. Toto omezení existuje z důvodu silné provázanosti profilů s vnitřní logikou aplikace.

tip

Při správě zařízení je důležité zajistit, aby fyzický hardware odpovídal přiřazenému profilu zařízení. Nesprávná kombinace může vést k problémům s komunikací nebo nefunkčností zařízení v síti LoRaWAN.
