Vytvoření hlavního časového plánu

Hlavní časové plány jsou určeny pro pravidelné a opakující se ovládání světelných bodů. Umožňují nastavit zapínání, vypínání a změny intenzity osvětlení pro celý týden najednou, včetně možnosti přizpůsobení času východu a západu slunce.

Rozložení obrazovky

Na vrchní části obrazovky se nachází navigační panel. Pod ním je umístěn blok, který obsahuje:

• Na levé straně název formuláře (název editovaného plánu)
• Na pravé straně akční tlačítko:
  • Uložit - potvrdí provedené změny a uloží upravená data plánu

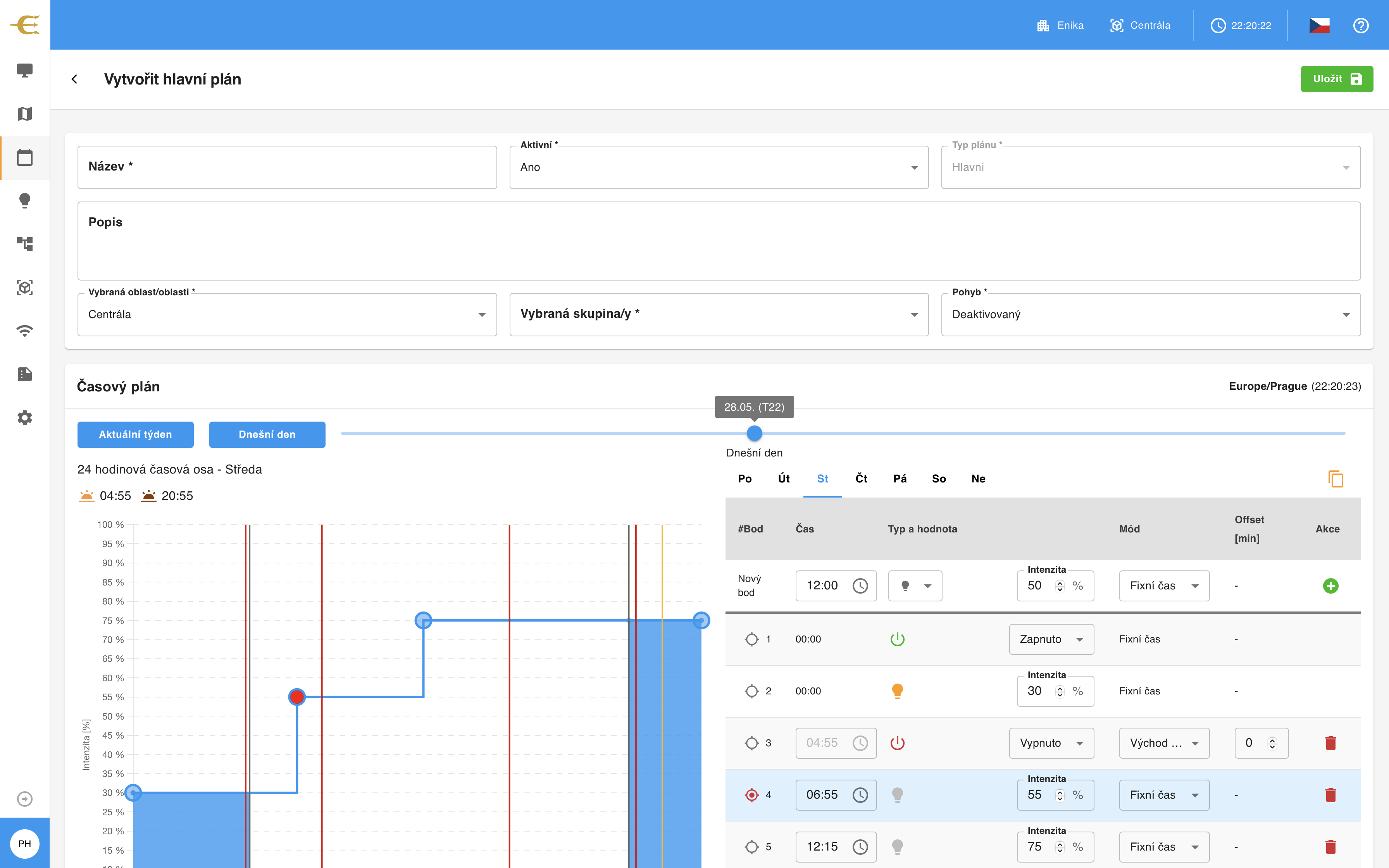

Formulář pro editaci plánu

Formulář je rozdělen do dvou hlavních sekcí stejně jako při vytváření nového plánu:

Základní údaje

Pro vytvoření nového hlavního časového plánu vyplňte následující základní údaje ve formuláři:

• Název - zadejte jednoznačný název plánu (např. "Pracovní doba")
• Popis - volitelný popis plánu pro lepší identifikaci jeho účelu
• Aktivní - určuje, zda bude plán aktivní ihned po vytvoření (Ano/Ne)
• Typ plánu - hodnota je předvyplněna jako "Hlavní" (nelze změnit)
• Vybraná oblast/lokalita - zvolte oblast, ve které bude plán aplikován
• Vybraná skupina/y - vyberte skupinu nebo skupiny světelných bodů, které budou tímto plánem řízeny
• Pohyb - zobrazuje, zda je v plánu aktivována funkce pohybu (viz níže)

Funkce pohybu

Funkce pohybu umožňuje nastavit samostatnou intenzitu osvětlení při detekci pohybu (například osob nebo vozidel) v dané oblasti. Pokud je pohyb aktivován, zařízení při detekci pohybu přepne intenzitu osvětlení na hodnotu nastavenou pro pohyb. Aby tato funkce fungovala, musí být světelný bod vybaven PIR senzorem. Pokud je pohyb deaktivován, intenzita se řídí pouze základním časovým plánem.

Časový plán

Tato sekce umožňuje definovat konkrétní nastavení časového plánu s využitím grafického rozhraní a tabulky hodnot.

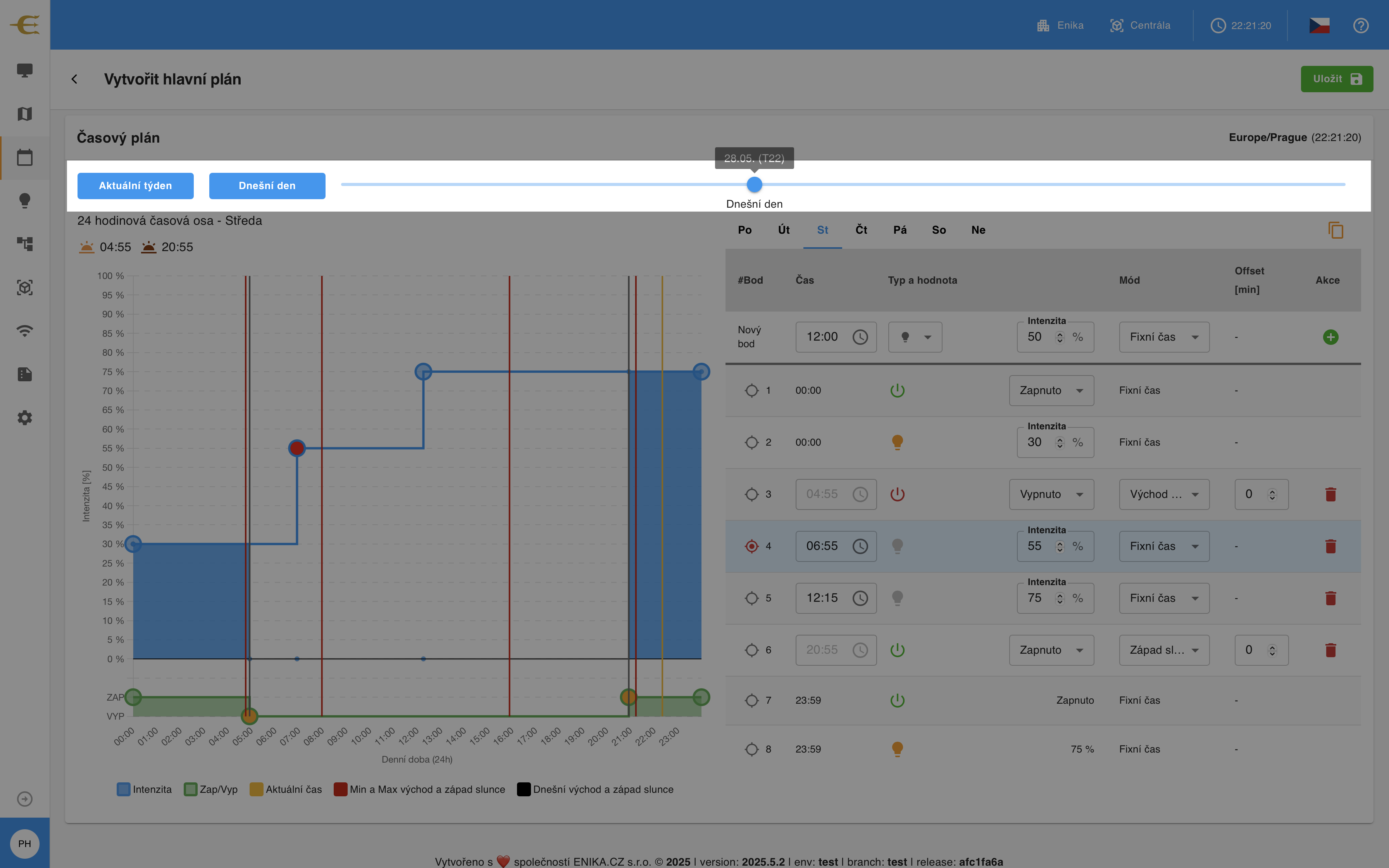

Navigace v časovém plánu

V horní části časového plánu se nacházejí navigační prvky:

• Aktuální týden - tlačítko, které přesune simulaci zpět na aktuální týden, pokud byl posuvník posunut do jiného období
• Dnešní den - tlačítko, které přesune simulaci zpět na aktuální týden a zároveň přepne záložku dne na aktuální den v týdnu

Datum v záhlaví (např. "28.05. (T22)") zobrazuje aktuálně vybraný den a týden v roce.

info

Simulace hlavního časového plánu zobrazuje průběh intenzity a stavu osvětlení v čase. Pohyb nijak neovlivňuje simulaci – simulace vždy zobrazuje pouze základní průběh bez ohledu na nastavení pohybu.

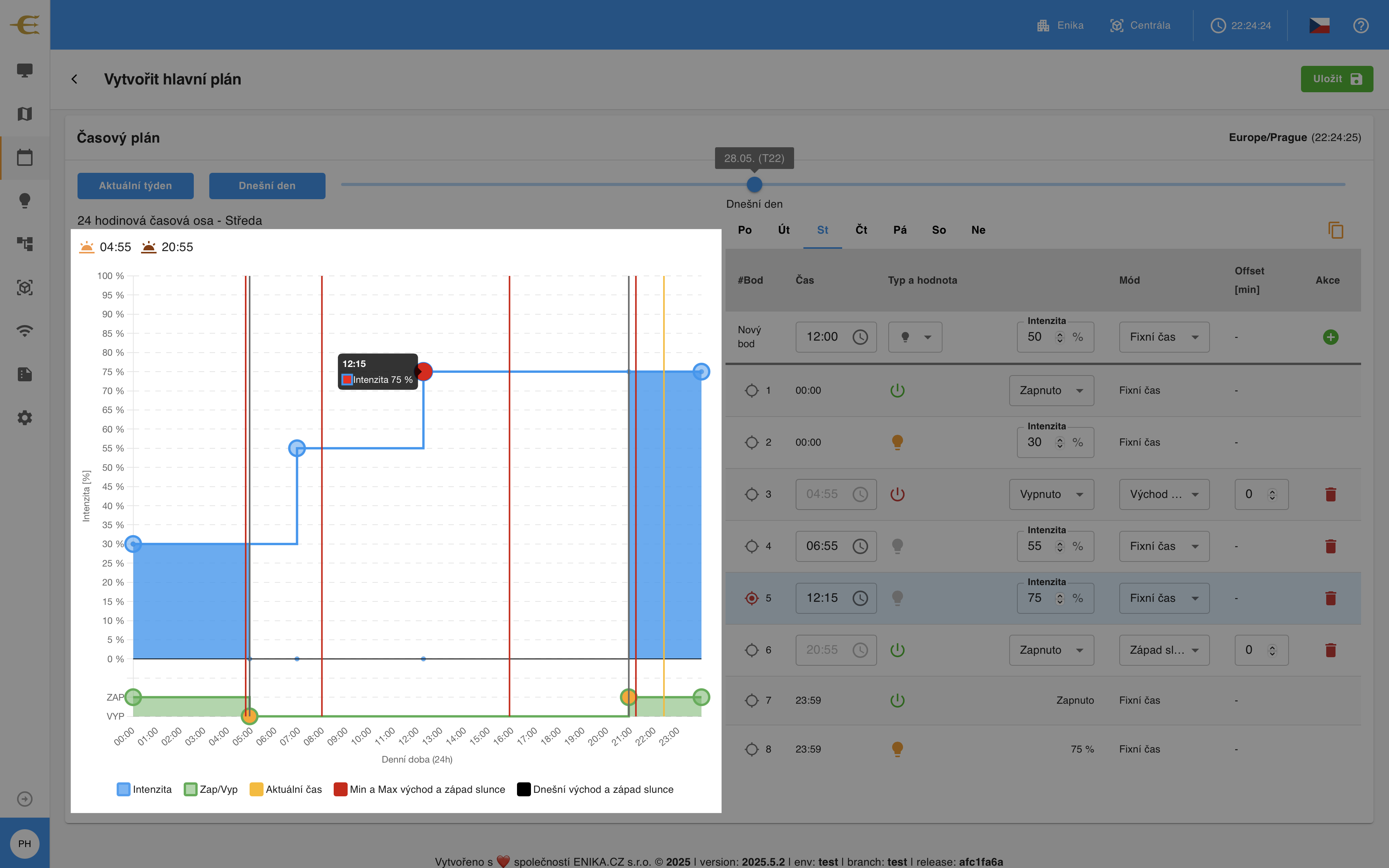

Graf časového plánu

Graf poskytuje vizuální reprezentaci časového plánu a skládá se z několika částí:

• Horní část (modrá) – zobrazuje nastavení intenzity osvětlení (0–100 %) v průběhu dne bez pohybu

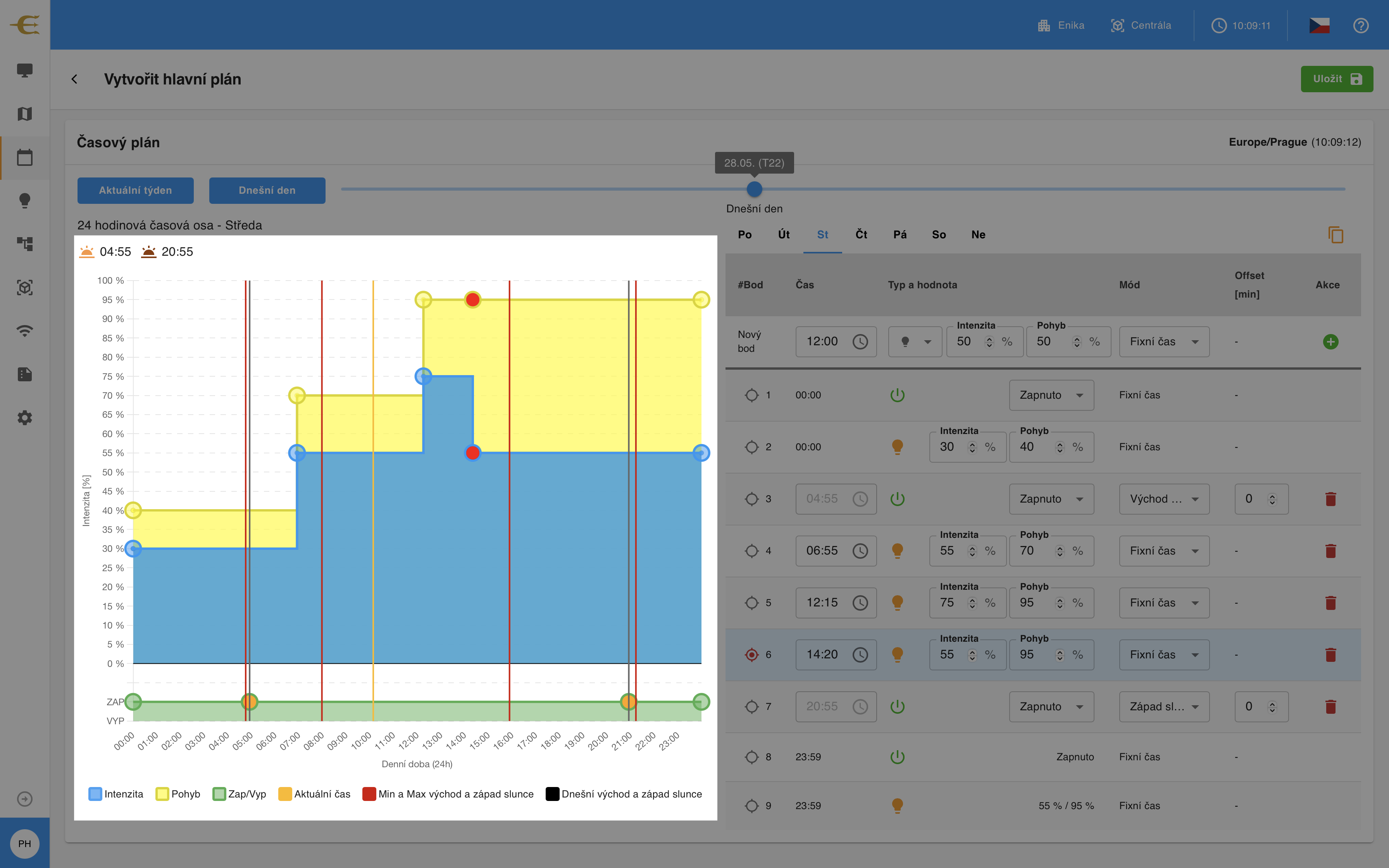

• Horní část (žlutá) – pokud je aktivován pohyb, zobrazuje intenzitu osvětlení při detekci pohybu (hodnoty mohou být stejné nebo vyšší než modrý graf)
• Spodní část (zelená) – zobrazuje stav zapnutí/vypnutí (ZAP/VYP)

Další prvky grafu:

• Červené svislé čáry – zobrazují minimální a maximální hodnoty východu a západu slunce během celého roku
• Černé svislé čáry – zobrazují aktuální východ a západ slunce pro den vybraný v simulaci (posuvníkem)
• Žlutá svislá čára – označuje aktuální čas v rámci zvoleného dne
• Barevné body – označují zlomové body plánu, které můžete přesouvat myší
• Vodorovná osa – zobrazuje čas v průběhu dne (0:00–24:00)

Přidání nového bodu do grafu

Pro přidání nového zlomového bodu do grafu:

1. Klikněte pravým tlačítkem myši na požadované místo v grafu
2. Nový bod bude přidán a automaticky se projeví v tabulce časového plánu
3. S body můžete dále manipulovat pomocí myši pro jemné doladění plánu

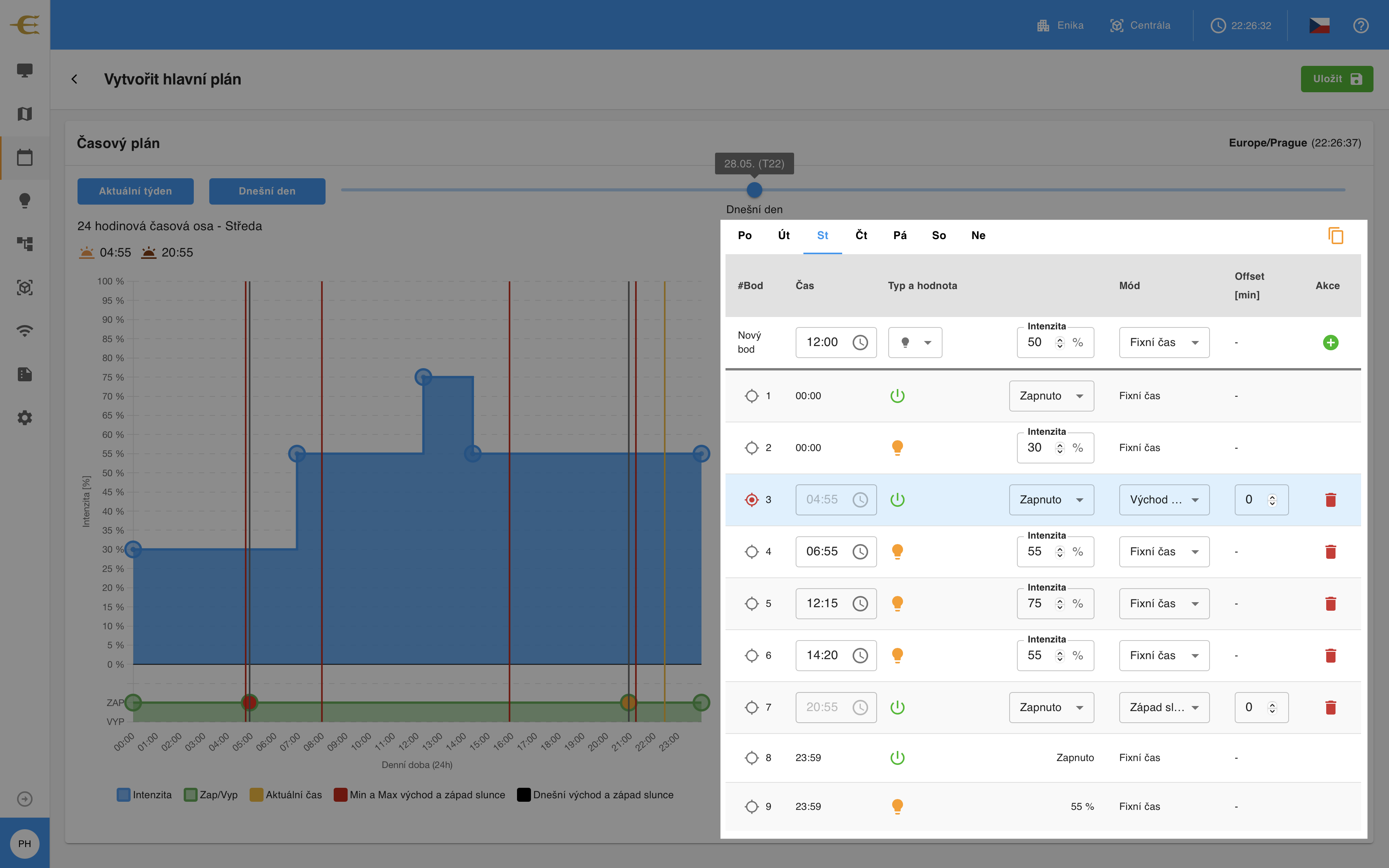

Tabulka časového plánu

Nad tabulkou časového plánu se nacházejí záložky pro jednotlivé dny v týdnu (Po, Út, St, Čt, Pá, So, Ne). Tyto záložky umožňují přepínat mezi zobrazením nastavení pro konkrétní dny týdne a upravovat časový plán pro každý den samostatně.

Tabulka umožňuje přesné nastavení parametrů časového plánu a obsahuje následující sloupečky a informace:

• #Bod – pořadové číslo bodu v plánu
• Čas – čas, kdy dojde ke změně stavu nebo intenzity (lze přímo editovat)
• Typ a hodnota – typ akce v daném čase a její hodnota:
  • Ikona - typ bodu
    • Žárovka – bod s nastavením intenzity osvětlení (symbol žárovky)
    • Power - bod s nastavením zapnutí/vypnutí osvětlení (symbol napájení)
  • Vstupy - nastavení hodnoty pro daný bod
    • Intenzita – nastavení procentuální hodnoty intenzity osvětlení (např. "50 %")

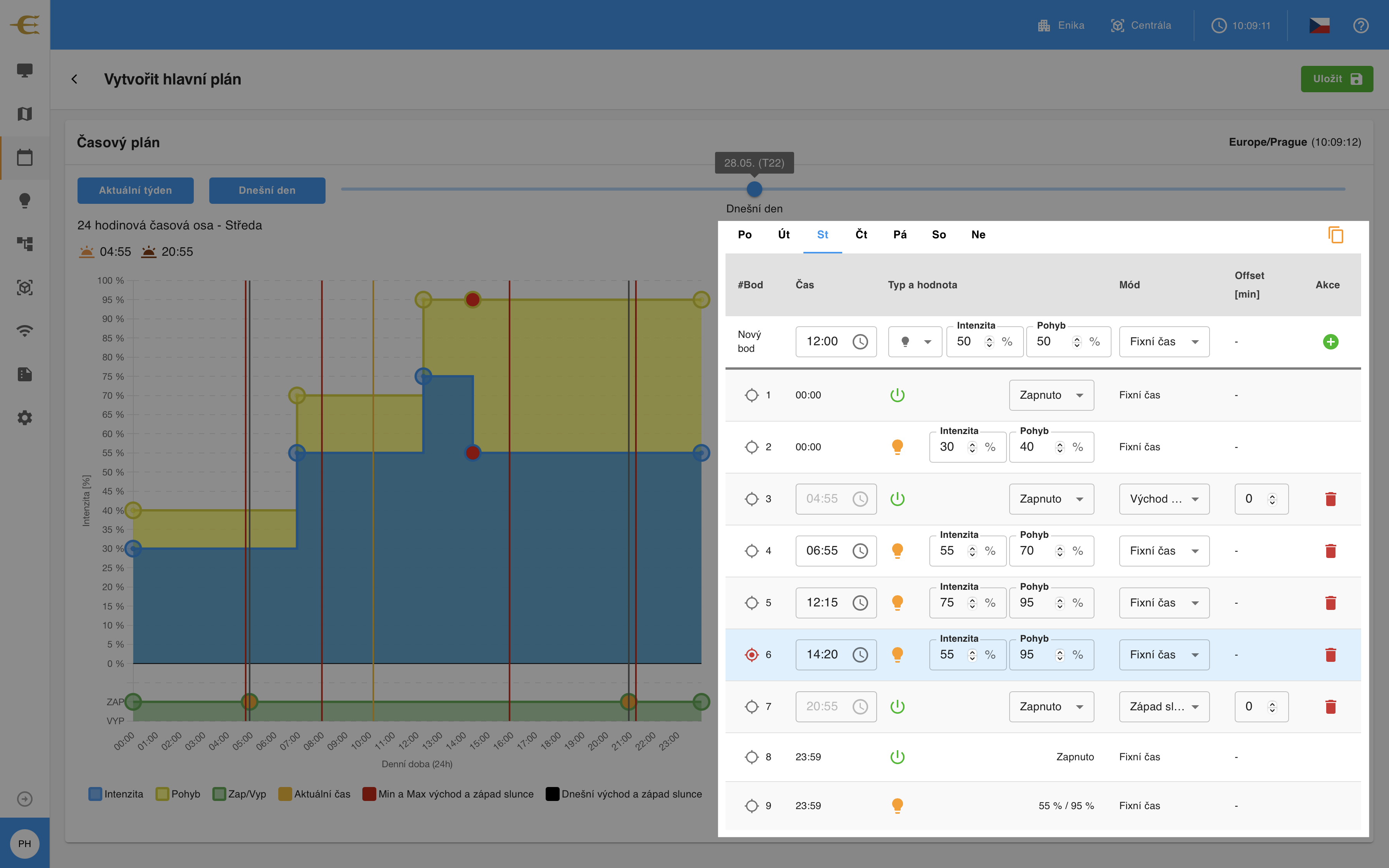

    • Pohyb – pokud je aktivován pohyb, lze nastavit samostatnou intenzitu při detekci pohybu
• Mód – způsob aktivace daného bodu:
  • Fixní čas – aktivace v přesně stanovený čas
  • Východ slunce – aktivace relativně k času východu slunce
  • Západ slunce – aktivace relativně k času západu slunce
• Offset [min] – posunutí času aktivace vzhledem k referenčnímu času (např. 30 minut před západem slunce)
• Akce – tlačítka pro správu bodu:
  • Přidat – přidání nového bodu
  • Odstranit – odstranění vybraného bodu

Nový bod

Zvláštní řádek "Nový bod" v horní části tabulky umožňuje přidávat nové body do časového plánu. Po nastavení požadovaných hodnot klikněte na zelené tlačítko plus pro jeho přidání.

Klonování existujících bodů

Na pravé straně od záložek dnů v týdnu se nachází tlačítko pro klonování bodů mezi jednotlivými dny . Tato funkce umožňuje rychle kopírovat nastavení časového plánu z jednoho dne do ostatních dnů v týdnu.

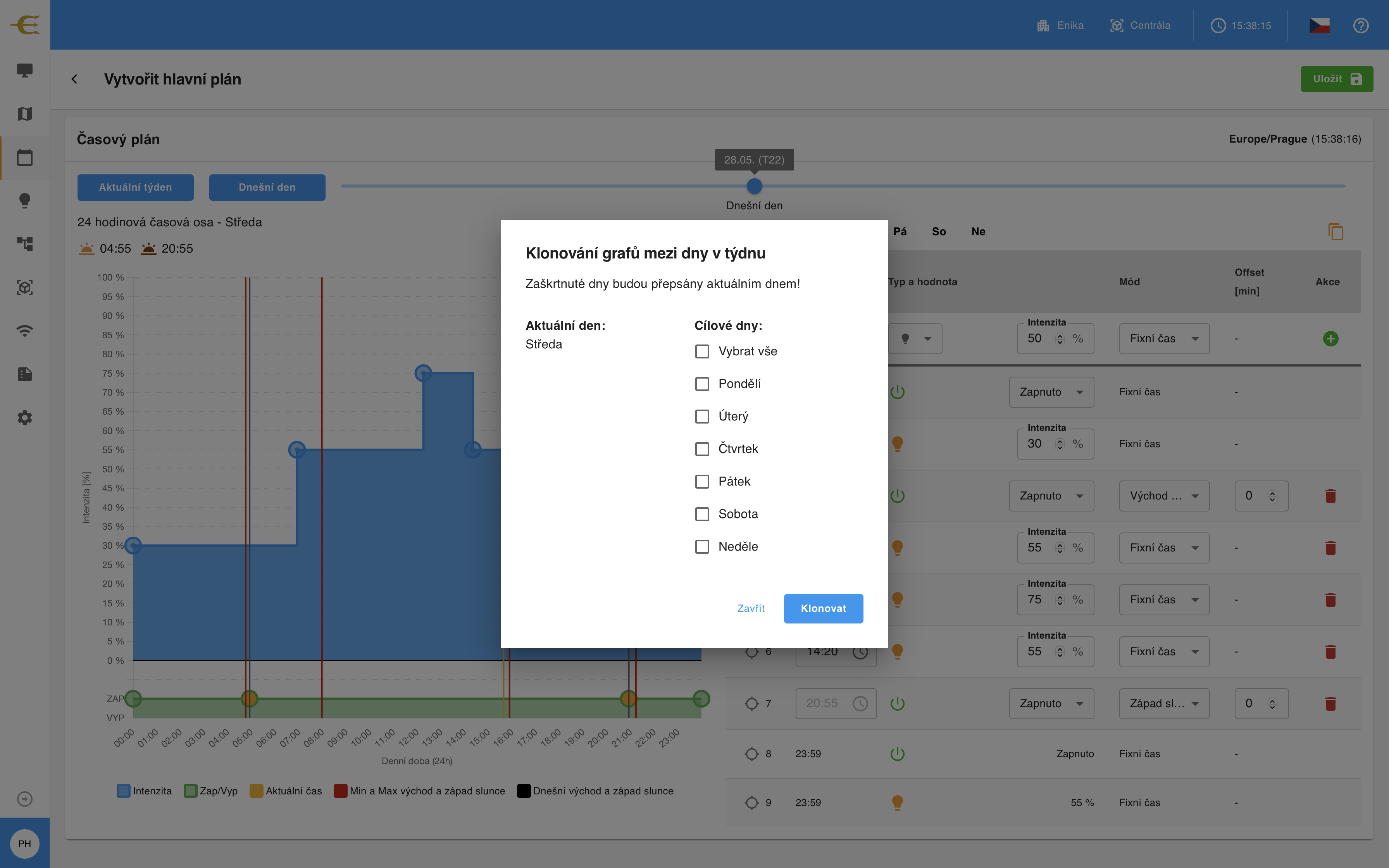

Při kliknutí na tlačítko Clone se otevře modální okno s následujícími možnostmi:

• Zdroj - výběr dne, ze kterého chcete kopírovat body (např. Pondělí)
• Cíl - zaškrtávací políčka pro výběr dnů, do kterých chcete body zkopírovat
• Tlačítka:
  • Klonovat - provede kopírování bodů z vybraného zdrojového dne do označených cílových dnů
  • Zavřít - zavře modální okno bez provedení změn

Upozornění

Klonování přepíše všechny existující body v cílových dnech. Před klonováním se ujistěte, že nechcete zachovat stávající nastavení v cílových dnech.

Uložení plánu

Po dokončení nastavení časového plánu klikněte na tlačítko Uložit v pravém horním rohu formuláře pro vytvoření nového hlavního časového plánu.

Praktické doporučení

Pro efektivní veřejné osvětlení často stačí 4-5 bodů v plánu:

1. Zapnutí osvětlení při západu slunce
2. Postupné snížení intenzity v pozdních večerních hodinách
3. Další snížení intenzity v nočních hodinách s minimálním provozem
4. Zvýšení intenzity v ranních hodinách
5. Vypnutí osvětlení při východu slunce

Důležité

Body plánu jsou vždy seřazeny podle času bez ohledu na pořadí jejich vytvoření. Systém automaticky optimalizuje průběh plánu a zajišťuje plynulé přechody mezi jednotlivými stavy.
