Detail časového plánu

Detail časového plánu poskytuje ucelený přehled o vybraném časovém plánu a umožňuje zobrazit všechny jeho nastavené parametry. Časový plán je klíčovým prvkem pro automatické řízení osvětlení, který definuje zapínání, vypínání a změny intenzity osvětlení v průběhu dne nebo týdne.

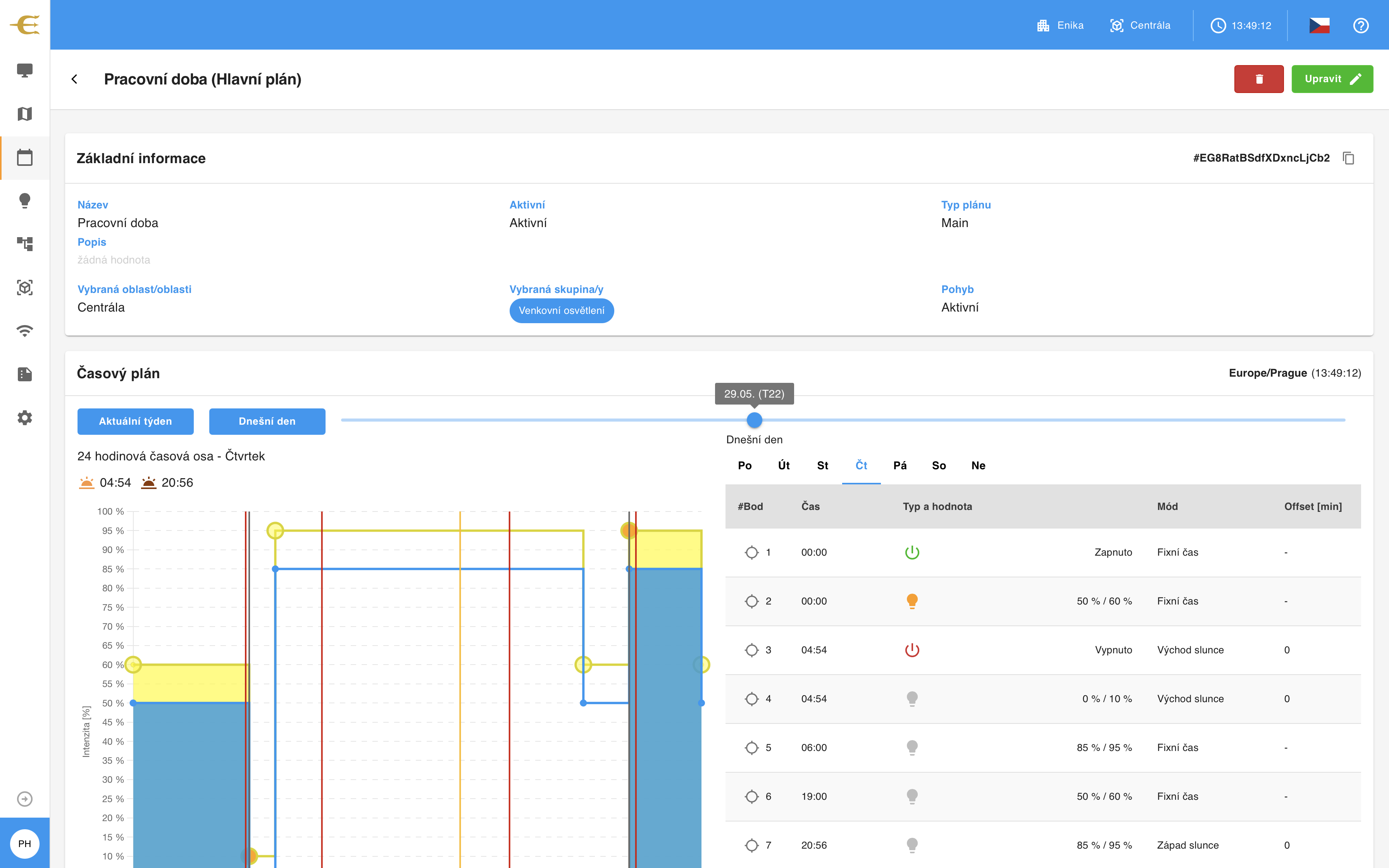

Rozložení obrazovky

Na vrchní části obrazovky se nachází navigační panel. Pod ním je umístěn blok, který obsahuje:

• Na levé straně název entity (jméno časového plánu, např. "Pracovní doba")
• Na pravé straně akční tlačítka:
  • Smazat - umožňuje odstranění časového plánu ze systému
  • Upravit - otevře formulář pro editaci údajů časového plánu

Základní informace

Tato sekce zobrazuje základní údaje o časovém plánu v přehledném formátu:

• Název - název časového plánu používaný pro identifikaci v systému (např. "Pracovní doba")
• Popis - doplňující informace o účelu nebo nastavení plánu
• Aktivní - zobrazuje, zda je plán aktuálně aktivní (Ano/Ne)
• Typ plánu - typ časového plánu (Hlavní plán / Extra plán)
• Vybraná oblast/lokalita - oblast, ve které je plán aplikován
• Vybraná skupina/y - skupiny světelných bodů, které jsou tímto plánem řízeny
• Pohyb - zobrazuje, zda je v plánu aktivována funkce pohybu (Aktivovaný/Deaktivovaný)

U extra plánů jsou navíc zobrazeny:

• Začátek - datum a čas začátku platnosti extra plánu
• Konec - datum a čas konce platnosti extra plánu

Funkce pohybu

Pokud je pohyb aktivován, plán umožňuje nastavit samostatnou intenzitu osvětlení při detekci pohybu (například osob nebo vozidel) v dané oblasti. Aby tato funkce fungovala, musí být světelný bod vybaven PIR senzorem. Pokud je pohyb deaktivován, intenzita se řídí pouze základním časovým plánem.

Časový plán

Tato sekce zobrazuje konkrétní nastavení časového plánu pomocí grafického rozhraní a tabulky hodnot v režimu pouze pro čtení.

Navigace v časovém plánu

V horní části časového plánu můžete přepínat mezi dvěma zobrazení:

• Aktuální týden - zobrazí nastavení pro aktuální týden s přesnými časy východu a západu slunce
• Dnešní den - zobrazí detail nastavení pro aktuální den

Datum v záhlaví (např. "28.05. (T22)") zobrazuje aktuálně vybraný den a týden v roce.

info

Simulace časového plánu zobrazuje průběh intenzity a stavu osvětlení v čase. Pohyb nijak neovlivňuje simulaci – simulace vždy zobrazuje pouze základní průběh bez ohledu na nastavení pohybu.

Graf časového plánu

Graf poskytuje vizuální reprezentaci časového plánu a skládá se z několika částí:

• Horní část (modrá) – zobrazuje nastavení intenzity osvětlení (0–100 %) v průběhu dne bez pohybu
• Horní část (žlutá) – pokud je aktivován pohyb, zobrazuje intenzitu osvětlení při detekci pohybu (hodnoty mohou být stejné nebo vyšší než modrý graf)
• Spodní část (zelená) – zobrazuje stav zapnutí/vypnutí (ZAP/VYP)

Další prvky grafu:

• Červené svislé čáry – zobrazují minimální a maximální hodnoty východu a západu slunce během celého roku
• Černé svislé čáry – zobrazují aktuální východ a západ slunce pro den vybraný v simulaci (posuvníkem)
• Žlutá svislá čára – označuje aktuální čas v rámci zvoleného dne
• Barevné body – označují zlomové body plánu (pouze pro zobrazení, nelze je přesouvat)
• Vodorovná osa – zobrazuje čas v průběhu dne (0:00–24:00)

Statický graf

Graf v detailu časového plánu je pouze pro zobrazení. Na rozdíl od formuláře pro vytvoření nebo editaci plánu nelze do grafu přidávat nové body ani existující body přesouvat myší.

Tabulka časového plánu

Tabulka umožňuje přesné nastavení parametrů časového plánu a obsahuje následující sloupečky a informace:

• #Bod – pořadové číslo bodu v plánu
• Čas – čas, kdy dojde ke změně stavu nebo intenzity
• Typ a hodnota – typ akce v daném čase a její hodnota:
  • Ikona - typ bodu
    • Žárovka – bod s nastavením intenzity osvětlení (symbol žárovky)
    • Power - bod s nastavením zapnutí/vypnutí osvětlení (symbol napájení)
  • Hodnoty - zobrazení nastavených hodnot pro daný bod
    • Intenzita – procentuální hodnota intenzity osvětlení (např. "50 %")
    • Pohyb – pokud je aktivován pohyb, zobrazuje nastavenou intenzitu při detekci pohybu
• Mód – způsob aktivace daného bodu:
  • Fixní čas – aktivace v přesně stanovený čas
  • Východ slunce – aktivace relativně k času východu slunce
  • Západ slunce – aktivace relativně k času západu slunce
• Offset [min] – posunutí času aktivace vzhledem k referenčnímu času (např. 30 minut před západem slunce)

Statická tabulka

Tabulka v detailu časového plánu je pouze pro zobrazení. Na rozdíl od formuláře pro vytvoření nebo editaci plánu neobsahuje inputy pro úpravu hodnot ani tlačítka pro přidávání nebo odstraňování bodů.

Význam časových plánů v systému

Časové plány jsou klíčovou součástí efektivního řízení osvětlení:

1. Úspora energie - automatizace zapínání a vypínání osvětlení v nastavených časech přináší významné úspory elektrické energie
2. Flexibilita - možnost nastavit různé úrovně intenzity osvětlení v různých částech dne
3. Automatizace - systém automaticky řídí osvětlení podle plánu bez nutnosti manuálních zásahů
4. Přizpůsobení - plány mohou zohlednit východ a západ slunce, což umožňuje jejich automatické přizpůsobení ročnímu období
5. Detekce pohybu - pokud je aktivována funkce pohybu, plán může reagovat na přítomnost osob nebo vozidel

Praktické využití

Detail časového plánu je užitečný pro:

• Kontrolu nastavení - ověření správnosti konfigurace plánu
• Diagnostiku - analýzu chování osvětlení v konkrétních časech
• Dokumentaci - přehled nastavení pro účely údržby nebo předání systému
• Plánování změn - pochopení aktuálního stavu před úpravami plánu

Editace plánu

Pro úpravu parametrů časového plánu použijte tlačítko Upravit v pravém horním rohu stránky. Tím se otevře formulář pro editaci, kde můžete měnit všechny parametry plánu včetně přidávání, odstraňování a přesouvání bodů v grafu.
